LED顯示屏

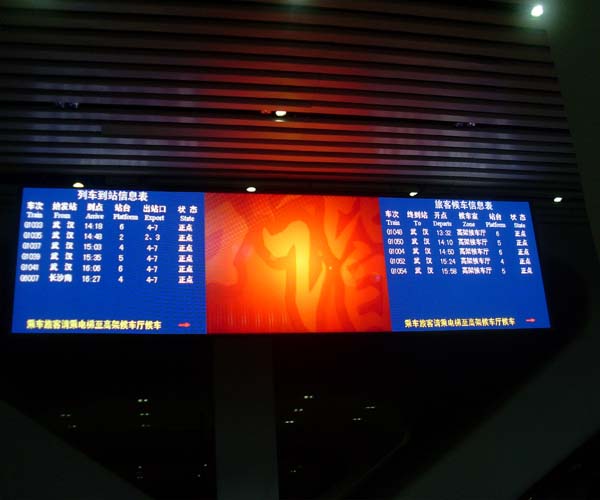

一、LED顯示屏簡介

        LED顯示屏是近年來應用十分廣泛的高科技顯示設備，具有清晰度高、質量穩定、壽命長、顯示功能靈活多變的特點，十分適用于文字、圖形和多媒體節目的播放宣傳。在多媒體信息顯示領域中，它甚至占據了不可取代的地位。由于采用了*新的半導體材料和高科技工藝手段，LED的性能有了極大的提高，尤其是在顏色、亮度、可靠性方面具有其它顯示光源無法比擬的優勢，為戶外顯示技術和產品的發展提供了良好的基礎。

根據用戶方的實際使用環境,此電子顯示屏屏幕可達以下功能：播放時事新聞、公益廣告、商業廣告、娛樂信息、影視動畫等多種媒體類型，達到視聽一體的效果。

二、LED顯示屏可達到以下的功能:

2.1 視頻播出功能

1) 、可以直接接入播放有線電視節目；

2）、播放攝像機、清晰、無閃爍的實時顯示視頻圖像，實現各種節目的現場直播；

3）、播放錄像機、影碟機（TV、VCD、DVD、LD）等視頻節目，滿足文體活動的基本需求；

4）、可以播放AVI、MOV、MPG、DAT、VOB等多種格式的文件；

5）、亮度、對比度、飽和度、色度可以通過軟件調節；

6）、具有重疊（VGA＋VIDE）、影像（Video）、VGA三種顯示模式；

7）、具有Video影像壓縮控制功能；

8）、具有移動補償功能；

9）、有一路音頻信號提供給功放使用，并預留至少2路攝像視頻輸入接口；

10）、具有與微機同步顯示功能，即所謂的所見即所得；

11）、不會有“拖尾”、“頻閃”、“水波紋”等現像。

2.2 信息發布功能

1）、可以顯示各種計算機信息、圖形、圖畫及二、三維動畫等，具有豐富的播放方式，顯示滾動信息、通知、標語口號等，存儲數據信息容量大；

2）、有多種中文字體和字型可供選擇，還可以輸入英文、法文、德文、希臘文、俄文及日文等諸多的外文；

3）、播出系統具有多媒體軟件，可靈活輸入及播出多種信息；可播放文本信息，播放形式可滾點、滾行、引入引出模式、可上移、左移，消息可循環播出。字體、字號可任意選擇、可設置播放速度，另外多條消息可同時播出、或與動畫、圖像同時播出。

    4）、可進行日期、時間顯示或字符串、表達式顯示；

    5）、用于國家政策、法規及服務承諾的宣言；

    6）、天氣預報的播放；

    7）、其他公眾信息的發布；

  三、發光像素設計闡述

    3.1 造型

如果說控制部分是整個系統的大腦，那么發光像素管就是LED顯示系統中的門面，*終的顯示效果都將通過發光像素管顯示出來。

    3.2   管芯品質介紹

   我們經過比較，從發光亮度、色純度、視距與視角、光電轉換率、價格、以及采用新技術等方面綜合考慮，決定: 采用超高亮LED管芯像素組成：點間距為10 mm,密度為10000點/平方米的顯示屏.

　四、組織方案

    1）全彩色LED顯示系統

　　 **節 系統特點及先進性

   （1）多媒體控制

多媒體控制技術是通過A/D采集技術，將模擬信號（Video、VGA等）轉化成數字信號，經過計算機處理后，再送到顯示屏上顯示。顯示屏控制計算機上裝有多媒體視頻卡，可將各種視頻源（CATV、VCD、DVD、攝像機等）引入到大屏幕。通過音視頻切換矩陣，可對各種音視頻統一進行管理。

通過多媒體控制技術，可以對屏幕的亮度、對比度、色飽和度進行調整以保證顯示屏的播放效果。

  （2）運動圖像補償技術

屏體在顯示視頻圖像時，有時所顯示的物體處于快速運動過程，容易出現圖像模糊及拖尾現象，不利于觀看及攝像。為此，我公司專門設計運動補償電路來解決這一問題，使圖像畫面更清晰穩定。

  （3）圖像降噪技術，使顯示圖像更加干凈、平滑。

  （4）圖像邊緣增強技術，使顯示圖像更清晰、更逼真、層次感更強。

  （5）對比度增強技術，使圖像顯示更加有層次感。

  （6）采用視頻非線性校正技術

計算機處理、顯示及輸出的數據都是線性的，而人類眼睛對光線的感覺會隨環境光線的變化而大幅度變化，因此人眼對于亮度的分辨是非線性的。為了使顯示的視頻圖像適應人類眼睛的非線性需求，達到逼真的效果，必須進行非線性校正。

依據人類眼睛視覺的生理特性要求，線性顯示數據向非線性轉換的過程中必須要有足夠的數值差異表現空間。

具體地說，在低灰度區間內，相鄰顯示級別之間的差異是以倍數為基礎的；而在高灰度區間內，相鄰顯示級別之間的差異是在低灰度區間內相鄰顯示級別之間的差異的數十倍為基礎的。舉例：256級灰度數據中，1級與2級之間相差一倍以上的亮度：而255級與254級之間的亮度差異和2級與1級之間亮度差異相比則其差異超過50倍。

在這樣條件的數據處理要求下，比較小的轉換數值空間，比如512級、1024級等很難實現逼真的顯示效果，而我公司采用視頻非線性校正技術，可以真實再現源圖象的畫面色彩效果。

（7）白平衡處理

白平衡是衡量顯示屏色彩的重要指標。保證白平衡的重要方法是選用性能穩定、發光效率高的發光器件。我公司全彩屏選用的純綠、純藍LED發光管。其次，深圳聯誠發公司擁有獨特的動態白平衡控制理論，在動態亮度下，色溫波動±50K。第三，通過智能配電系統，可實現降溫設備的開關，從而控制屏體溫升，保證LED發光管發光波長不偏移，不影響顯示屏的白平衡。

  （8）恒流源驅動

恒流源驅動電路直接對單個LED發光管進行驅動，使輸入每只LED管的電流大小恒定，從而保證了每只發光管發光效果的一致性，使顯示屏顯示畫面亮度均勻，過度平滑。

  （9）高頻換幀技術

我公司生產的顯示屏，畫面刷新頻率大于240幀/秒，掃描速度率大于1000Hz，完全滿足視頻圖像的顯示要求，保證運動圖像的強烈動感，且整個畫面無抖動及閃頻現象，具有**的動態顯示效果。

  （10）“三防”技術

根據顯示屏工程的特定使用環境，為防止電路板經過長時間的使用后發生腐蝕，影響屏體的正常播放，我公司在屏體所有電路板及結構上均采用獨特的“三防”技術（防潮、防霉變、防鹽霧），保證電路板20年不腐蝕。經過“三防”處理后，電路板高度絕緣。同時，電路板經過處理后，具有很強的抗電磁干擾能力。

五、 系統設備原理及說明

（1）系統設備組成

全彩LED顯示屏工程由以下七部分組成：顯示屏體、控制系統、微機網絡系統、配電系統、屏體結構、顯示配套設備、應用軟件。

（2）控制系統

?                     實現顯示數據的可靠接收、格式變換和輸出

?                     實現顯示模式切換（黑屏、顯示、定格和測試）

?                     實現非線性校正的256級灰度

?                     實現屏體亮度的調節功能

?                     實現對比度、白平衡調節功能

?                     實現圖像的降噪、增強、運動圖像補償功能

（3）微機及網絡系統

?                     通過專用視頻卡采集電子顯示屏的播放數據

?                     通過制作計算機，選擇、編輯和制作顯示系統顯示內容

?                     通過播放計算機，變換屏體的顯示內容

?                     提供視頻信號輸入選擇和監視待播放內容（有線電視節目、錄像、 影碟機、攝像機或現場其它視頻信息）

?                     負責可靠傳輸電子屏顯示數據

（4）配電系統

?                     實施平衡供電控制

?                     實施動力電啟動和關電功能

?                     實施動力電異常時電子屏保護

?                     實施超溫、超負荷斷電保護

（5）屏體結構（屏體框架圖見標書*后附頁）

?                     實現屏體箱體之間的連接與緊固

?                     屏體采用優質雙面鋁塑板裝飾，附以優美的造型，美觀、典雅。

（6）配套設備

?                     專業級視頻設備，滿足屏體不同播放功能的使用要求

?                     專業擴聲系統配套，滿足屏體播放需要

?                     足量備品備件，保證系統維修方便快捷

?                     特殊專用工具，方便屏體維護及維修

（7）應用軟件

?                     屏幕顯示軟件，實現節目的編輯、制作、剪接以及屏體播放與控制

?                     各種大屏幕使用設備的驅動軟件：保證設備正常運行

（8）全彩顯示屏體

?                     終端顯示文字、圖片、動畫、視頻圖像。

六、 散熱

LED顯示屏屬電子發光產品，屏體發熱是不可避免的。對于屏幕系統可靠性來講，必須采取有效降溫散熱措施，來保證系統的使用壽命、發光亮度、白平衡、色均勻度等重要指標。我公司在LED顯示屏設計上采用先進的技術、合理的方案，**限度地把電能轉化成光能，減少系統發熱。考慮到特殊使用環境，對散熱問題我公司還采用了以下幾種措施：

1）在箱體結構設計上，采用雙軸流風機，保證箱體內部空氣對流。單只風機每分鐘抽風1.27m3，整個機箱內空氣每3.3秒更換一次。此項設計，經實踐驗證效果**。

2）將易發熱的電源及與周圍的風機形成強的對流環境，增強屏體整體散熱。

3）智能化電源控制降溫設備，自動開關，具有過熱自動保護、自動恢復功能。

七、 系統的可維護性和可擴展性

（1）系統可維護性

1）大屏幕由顯示單元模組組成，箱體結構設計，方便安裝、調試和維修，設備更換簡單、快捷。

2）屏體背后保留有維修空間，配有必要的維護設施，方便屏幕的安裝調試以及以后的維修維護等操作。

3）電路設計簡潔、干凈，故障容易判斷、處理。

4）控制系統的計算機網絡設備和相關的弱電設備集中放在控制室，方便日常操作和設備管理。

（2）可擴展性

隨著技術進步和社會經濟發展，大屏幕系統組成部件必須可以隨著使用要求的提高而進行擴展和升級。我公司在設計方案上已經充分進行如下考慮：

1）屏體可擴展性

屏幕顯示數據流設計為多路并行，支路并行截取方式，無論單元安裝位置如何，無須變動任何設置，單元會自動顯示其在整屏中對應的內容，所以屏體數量的增減工作非常簡單。

2）控制系統可擴展性

因數據傳輸設備允許級聯，并行工作，控制系統的擴展工作簡單易行。

3）微機網絡擴展性

屏幕控制系統采用開放式計算機局域網絡技術，能夠將當今許多成熟的數字技術引入大屏顯示系統，如數據庫技術、網絡通訊技術、信息自動化處理技術、接口技術、多媒體技術等。網絡系統配置保證可以和未來的網絡系統相連，包括局域網和廣域網。
